您當(dāng)前的位置：首頁 >> 無紡布動態(tài)
熔噴布工藝完全指南詳細(xì)介紹大全，留著備用！
2020-11-05 文章來源： 華雨林無紡布

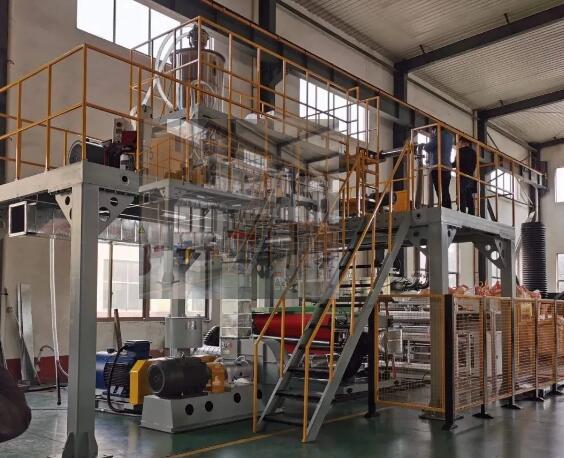

目前市場上面的設(shè)備大小生產(chǎn)線比較多，從300到3200mm寬幅都有，配置也是有很大的區(qū)別，熔噴布設(shè)備主要核心部件在于：擠出機(jī)、模具、羅茨風(fēng)機(jī)（或空壓機(jī)）、駐極設(shè)備等核心部件，像換網(wǎng)器、計量泵這些配件也要配好：
1、擠出機(jī)
根據(jù)制品寬幅，擠出機(jī)從50/30、65/30、75/30、90/30、105/30、150/30等型號的擠出機(jī)，小線以600mm型為主，擠出機(jī)65/30單螺桿擠出機(jī)，一般這種機(jī)型主要看螺桿機(jī)筒，機(jī)筒要拉槽，增加吃料效果和塑化效果。
大線同樣需要機(jī)筒拉槽。螺桿轉(zhuǎn)速適中或偏小一點（風(fēng)壓小，擠出量可以小一點，風(fēng)壓大，擠出量可以大一點）
溫度設(shè)備：建議不要太高，小線溫度參考：1區(qū)160-170度，2區(qū)190-210度，3區(qū)200-225度，4區(qū)205-230度，換網(wǎng)器、計量泵溫度225-240度。
2、模具
模具的做法也是非常多種，以衣架式為主，核心在風(fēng)道的選擇上，模具要求出料均勻。建議在新模具使用之前，在高溫烘箱里進(jìn)行加熱。這樣在試機(jī)過程中不容易堵模。模具溫度220-250度。
3、羅茨風(fēng)機(jī)
目前大多用羅茨風(fēng)機(jī)，也可以選用空壓機(jī)，要保證的就是風(fēng)量，以600mm小線為例：22KW的羅茨風(fēng)機(jī)如果要持續(xù)提供0.08-0.1Mpa沒有空壓機(jī)穩(wěn)定，主要是持續(xù)供壓不穩(wěn)定。
進(jìn)出口的溫度設(shè)置根據(jù)出布情況調(diào)整，一般設(shè)置溫度260-270度之間。加熱煲溫度：300-330度。
1600mm大線：風(fēng)壓：0.2-0.5MPa。（一般低溫PP料，風(fēng)壓可以選擇小一點，中高溫料、熔指1300左右的料風(fēng)壓可以大一點）。
4、駐極設(shè)備
駐極設(shè)備比較關(guān)鍵，核心部件轉(zhuǎn)子，在10萬伏時不能被擊穿。駐極靜電駐極設(shè)備目前國內(nèi)做好的不多。正常開機(jī)要到達(dá)6萬伏以上。靜電吸附效果更好。
5、計量泵
計量泵的使用比較關(guān)鍵，要計算好螺桿和計量泵之間的比例，以免出現(xiàn)給料過多或過少，出現(xiàn)回流和布厚度不均的情況。
熔噴法是依靠高溫、高速的氣流噴吹聚合物熔體，使其得到迅速拉伸而制備纖維的一種方法。
聚合物切片通過螺桿擠壓機(jī)加熱加壓成熔融狀態(tài)后，經(jīng)熔體分配流道到達(dá)噴頭前端的噴絲孔，擠壓后再經(jīng)過兩束收斂的高速、高溫氣流的拉伸使其細(xì)化。
細(xì)化的纖維冷卻固化于網(wǎng)簾裝置上形成熔噴非織造布。
●調(diào) 機(jī) 流 程●
1、在較高溫度和風(fēng)壓條件下 ，把布做得更柔軟。
2、依次慢慢降低模頭溫度、熱風(fēng)溫度，至布剛看起來有點硬。
3、記錄此時的模頭溫度和螺桿溫度。
4、調(diào)整風(fēng)壓、熔體擠出量、收網(wǎng)距離（小線距離150mm-160mm左右，大線150-190mm左右），讓布做的更柔軟一些。
5、風(fēng)口大小與噴絲板尖到風(fēng)刀平面的距離一致，1-2mm
6、調(diào)整收卷速度，達(dá)到充分牽引的效果。
7、駐極根據(jù)收網(wǎng)速度，一般加兩道駐極即可，靜電壓在60kv以上,駐極絲距離布面5-7厘米，可以通過試驗來確定。
2、依次慢慢降低模頭溫度、熱風(fēng)溫度，至布剛看起來有點硬。
3、記錄此時的模頭溫度和螺桿溫度。
4、調(diào)整風(fēng)壓、熔體擠出量、收網(wǎng)距離（小線距離150mm-160mm左右，大線150-190mm左右），讓布做的更柔軟一些。
5、風(fēng)口大小與噴絲板尖到風(fēng)刀平面的距離一致，1-2mm
6、調(diào)整收卷速度，達(dá)到充分牽引的效果。
7、駐極根據(jù)收網(wǎng)速度，一般加兩道駐極即可，靜電壓在60kv以上,駐極絲距離布面5-7厘米，可以通過試驗來確定。
●調(diào)機(jī)異常情況處理●
1、假如在推薦的比較高的溫度下，布仍然不柔軟，可能溫度感應(yīng)有問題，或者溫度控制溫度有問題，直接繼續(xù)提高溫度，至調(diào)出柔軟狀態(tài)的布。
2、假如風(fēng)壓在0.2Mpa以下，模頭溫度在210度附近或者以下，即有飛花的現(xiàn)象，可能熔噴pp料熔指異常，或者溫度感應(yīng)異常，風(fēng)壓顯示異常，或者風(fēng)道風(fēng)口大小角度異常，需要聯(lián)系設(shè)備廠，排除異常。
3、建議大設(shè)備使用低溫料，建議小設(shè)備使用中高溫料。
4、一般加到很高溫度，布仍然不軟，或者開始發(fā)脆，繼而進(jìn)一步調(diào)高溫度，布開始發(fā)軟，一般而言是設(shè)備本身存在問題，建議聯(lián)系設(shè)備廠商，或者是料存在嚴(yán)重質(zhì)量問題。
5、駐極母粒的加入，一般需要通過調(diào)整合適的工藝參數(shù)來匹配，不同的駐極母粒，對應(yīng)的工藝參數(shù)也不盡相同，均可以按照本快速調(diào)機(jī)流程調(diào)至最佳狀態(tài)，再對比性能。
6、駐極母粒的添加量越大，靜電效果越佳，但對成布的影響越大，需要做到均衡，前提是要把布做好。
●關(guān)于靜電減弱的說明●
1、熔噴布通過駐極處理之后，除了駐極母?？梢詭响o電，熔噴pp料也可以帶上靜電。添加量很少的駐極母粒帶上的靜電對濾效的貢獻(xiàn)一般而言是10-20%左右，而且這個靜電是比較穩(wěn)定的。
在合適的儲存條件下，衰減很慢，而熔噴pp料也可以帶上大量的靜電，可以貢獻(xiàn)非常大的濾效提高，但是衰減也很快。
2、濾效的下降不等同于駐極母粒靜電的衰減，但是熔噴pp的靜電衰減，卻可能讓濾效下降很快。
3、在比較高的模頭溫度和熱風(fēng)溫度條件下做出來的布，看上去軟，但是其韌性卻不足，隨著時間的延長，布會發(fā)脆，并引發(fā)濾效的下降。
4、要想做出濾效穩(wěn)定的布，首先要在不加駐極母粒和駐極處理的條件下，要求做出的熔噴布基礎(chǔ)物理濾效更高一些。
在此基礎(chǔ)上，可以加入駐極母粒，不加駐極處理，測試濾效的差異，好的駐極母粒不加駐極處理，依然可以通過收卷過程產(chǎn)生的靜電，從而提高熔噴布的濾效。
5、一般而言，熔噴布的基礎(chǔ)物理濾效需要達(dá)到40%-60%以上，再通過駐極母粒的加入和駐極處理，可以達(dá)到比較穩(wěn)定的濾效。
6、根據(jù)不同的設(shè)備，特別是模頭的質(zhì)量的不同，有些設(shè)備只能做到濾效85的布，就不必要求去做到90或95的布。
●慮效提升 調(diào)試方法●
1、要想做出濾效穩(wěn)定的布，首先要在不加駐極母粒和駐極處理的條件下，要求做出的熔噴布基礎(chǔ)物理濾效更高一些。
在此基礎(chǔ)上，可以加入駐極母粒，不加駐極處理，測試濾效的差異，好的駐極母粒不加駐極處理，依然可以通過收卷過程產(chǎn)生的靜電，從而提高熔噴布的濾效。
2、一般而言，熔噴布的基礎(chǔ)物理濾效需要達(dá)到60%-80%，再通過駐極母粒的加入和駐極處理，可以達(dá)到比較穩(wěn)定的濾效。熔噴布變脆變硬
●調(diào)整方法●
1、噴絲不均勻，冷風(fēng)機(jī)風(fēng)量不足，造成散熱不均勻，產(chǎn)生內(nèi)應(yīng)力導(dǎo)致發(fā)脆?？梢酝ㄟ^調(diào)整擠出機(jī)熔體量，調(diào)整熱風(fēng)機(jī)的溫度，增大冷風(fēng)機(jī)風(fēng)量來改善。
2、從原料方面來分析，可能是使用了低熔脂的噴絲，絲比較粗。24小時至48小時完全結(jié)晶后，就會導(dǎo)致熔噴布變脆發(fā)硬。溶指1500熔噴料噴絲細(xì)，柔軟，分布均勻，則熔噴布柔軟性較好。
3、與原料和加工溫度過高都有關(guān)系。纖維生產(chǎn)出來以后，PP內(nèi)部有二次結(jié)晶重新排列過程，實際在螺桿內(nèi)部嚴(yán)重受熱，已經(jīng)導(dǎo)致嚴(yán)重?zé)峤到狻?/span>
熔噴料過氧化物工藝引發(fā)劑如果控制不好，很容易出現(xiàn)此類問題。過氧化物工藝最重要的是如何適時在螺桿擠出前完成分子鏈斷鏈中止，防止二次殘留進(jìn)入到無紡布螺桿繼續(xù)反應(yīng)，這就很考驗螺桿設(shè)備組合和配方控制了。
4、剛生產(chǎn)出來熔噴布還有溫度，特別是大滾筒收料的噴布機(jī)械，可能風(fēng)機(jī)也沒有，收卷后熔噴布溫度高。塑料在高溫環(huán)境下柔軟性韌性會越大，冷卻后就會變脆。
●提高強度 伸長率●
1、適當(dāng)降低熱風(fēng)流量或溫度，減小熔噴布接收距離，適當(dāng)增大網(wǎng)底吸風(fēng)（用于環(huán)境溫度過高、原料熔指過高造成的物理指標(biāo)不合格）。
2、適當(dāng)增大熱風(fēng)流量或溫度，增大熔噴布接收距離，適當(dāng)減小網(wǎng)底吸風(fēng)（用于環(huán)境溫度過低、原料熔指過低造成的物理指標(biāo)不合格）。
3、減小產(chǎn)量。
4、增加纖維細(xì)度同時降低紡絲環(huán)境溫度。
●減少阻力 提高效率●
1、增大熔噴布接收距離的同時，適當(dāng)增加熱風(fēng)流量或溫度，減小網(wǎng)底吸風(fēng)（增加纖維的細(xì)度和蓬松度）。
2、提高纖維細(xì)度同時降低紡絲環(huán)境溫度（比如加冷風(fēng)裝置）。
3、提高纖維的蓬松度同時，加大靜電電壓（電流），適當(dāng)增大粉末的添加量。
4、提高纖維的細(xì)度，適當(dāng)減小克重（不常用）。
產(chǎn)品展示
更多>>
新聞動態(tài)
- 無紡布親水整理及親水劑
- 熔噴！紡粘！你所知道的無紡布種類還有哪些？
- 水刺無紡布詳細(xì)介紹及水刺加工工藝的特點
- 細(xì)講pp無紡布和sms無紡布區(qū)別
- 從市民隨身攜帶的無紡布袋到企業(yè)“變廢為寶”，上海正朝著“無廢城市”的目標(biāo)穩(wěn)步前進(jìn)
- 紡熔非織造布后整理常用的干燥方式
- 沉寂大半年，熔噴料又漲價了，熔噴布-口罩復(fù)蘇明顯！
- 到2024年，美國個人衛(wèi)生用非織布的需求將以每年1.4%的速度增長
- 防疫不能停，但是夏天戴無紡布口罩又悶熱，有什么好辦法？
- 熔噴法非織造布紡絲新技術(shù)，熔噴非織造布應(yīng)用領(lǐng)域
- 堅決抵制低價劣質(zhì)熔噴布，重罰！銷售偽劣口罩熔噴布，桑植法院判了！
- 探究碳酸鈣在PP紡粘無紡布中的制造工藝
- 過濾布中過濾性能如何劃分，如何測試-詳細(xì)介紹
- 日本感染對策專家明示：無紡布口罩比聚胺脂口罩更有效地防止感染
- 針刺無紡布的生產(chǎn)流程介紹，附帶工藝流程示意圖
